TREK CHECKPOINT SL(2024) * EP.09 앞드레일러

TREK

CHECKPOINT SL(2024)

EP.09 앞드레일러

---

---



크랭크와 스프라켓이 고정이라면,

드레일러는 체인을 이동시켜주는 역할을 한다.

알고보면 꽤 단순한 구조를 지닌 자전거.







저기 표시된 부분을 브레이즈온 이라 부르는데,

납땜?! 이런 거에서 온 단어라고 한다.

옛날에는 싯포스트가 원형이라 밴드형 클램프로 고정해지만

이제는 에어로 프레임들이 많아지면서

아예 그냥 프레임에 직접 형성되어 나오는 추세

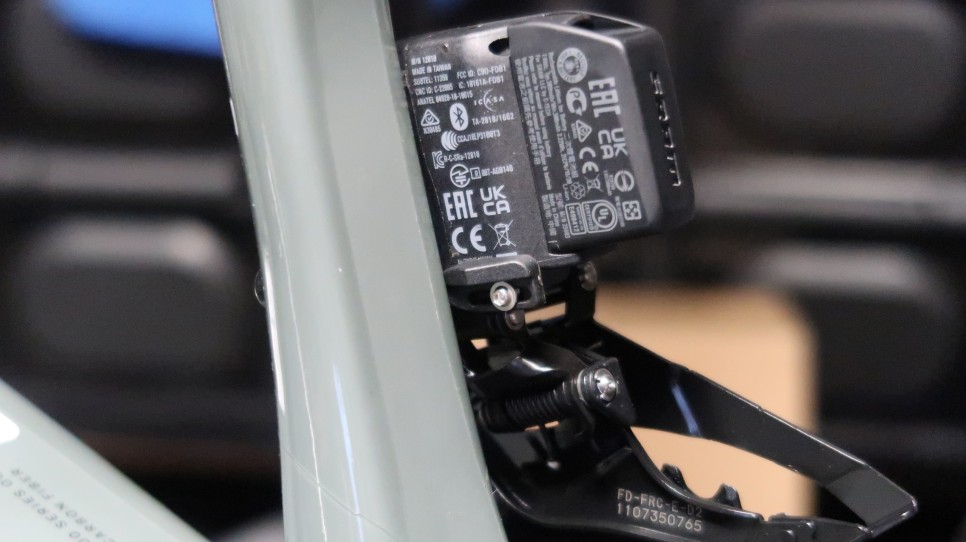

스램 포스 AXS 앞드레일러 D2



이번에 장착할 스램 포스 앞드레일러

시마노와 방식이 약간 다르다고는 하지만

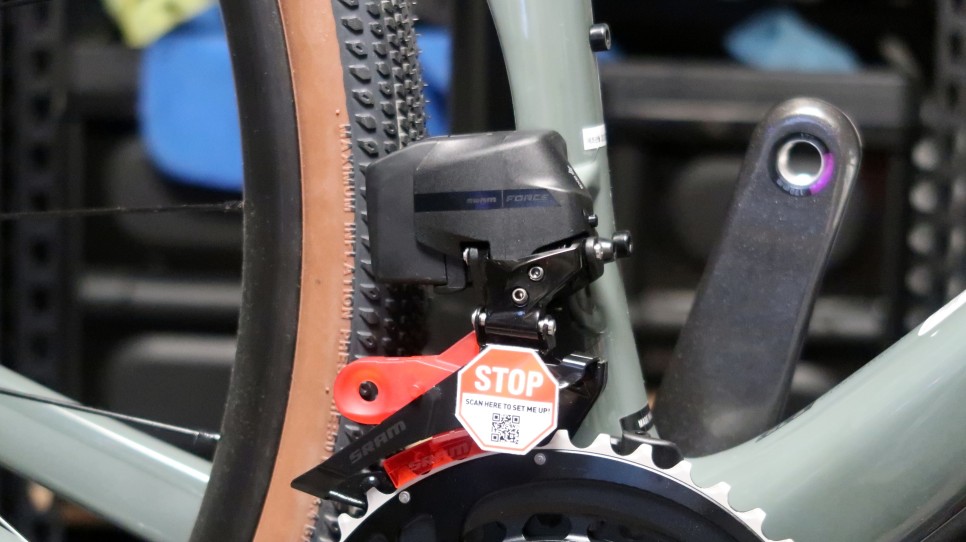

저기 빨간색으로 달려있는 가이드 덕분에 쉽게 설치할 수 있다.

원리는 다 비슷







함께 들어있던 브레이즈온 고정 볼트

이게 앞드레일러에 포함되어 있는 부속이었다니.

앞으로 중고거래 할 때 잊지말고 받아야겠네









우선 시작은 아웃터

레버를 조작하여 드레일러를 아웃터로 이동한다.







11시 방향으로 장착한 다음, 12시 방향으로 이동해서

브레이즈온에 맞닿게 고정하면 된다.

조일 때에는 6Nm

그 후 빨간색 가이드 제거









앞드레일러에 보면 큰 체인링이 지나가는 방향이 표시되어 있다.

한계 조절 나사를 잘 조정해서 위치 확인

일직선이 되지 않는다면? 브레이즈온 고정 볼트 풀어서 다시 조정









잘 살펴보면 가이드 표시를 볼 수 있으니

눈 크게 뜨고 찾아보자











이제 앞드레일러 조작하여 안쪽으로 이동

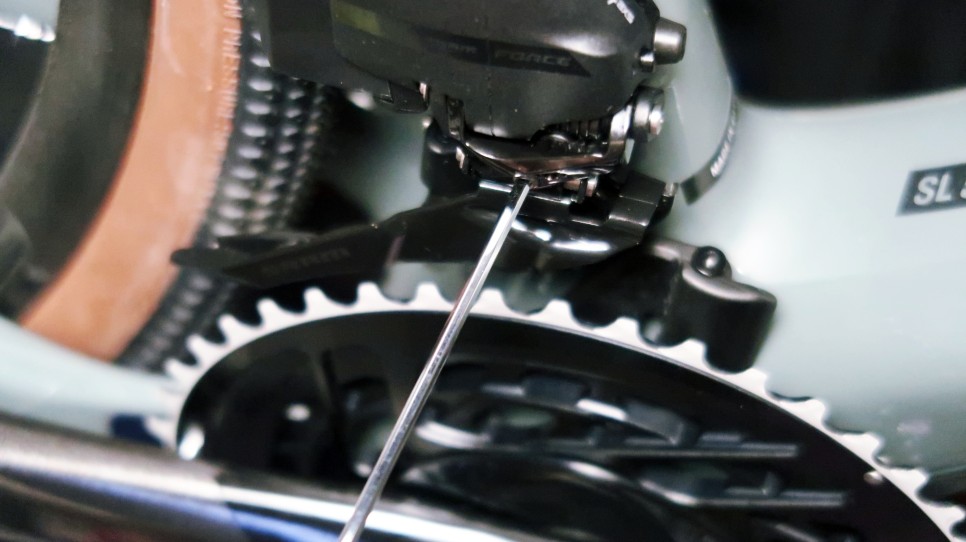

L 한계조절 나사를 이용해서 드레일러 바깥케이지가 큰 체인링과 동일선상에 오도록 세팅

높이는 가이드 덕분에 1~2mm로 알아서 되어 있을 것이다.









윗쪽이 H볼트, 아래쪽이 L볼트

다들 뭐 방식이 비슷비슷하기에

다른 구동계 만져봤으면 큰 어려움이 없을 듯











앞드레일러 세팅 완료.

체인을 걸어놓고 테스트를 해봐야 정확한 세팅이 가능하다.

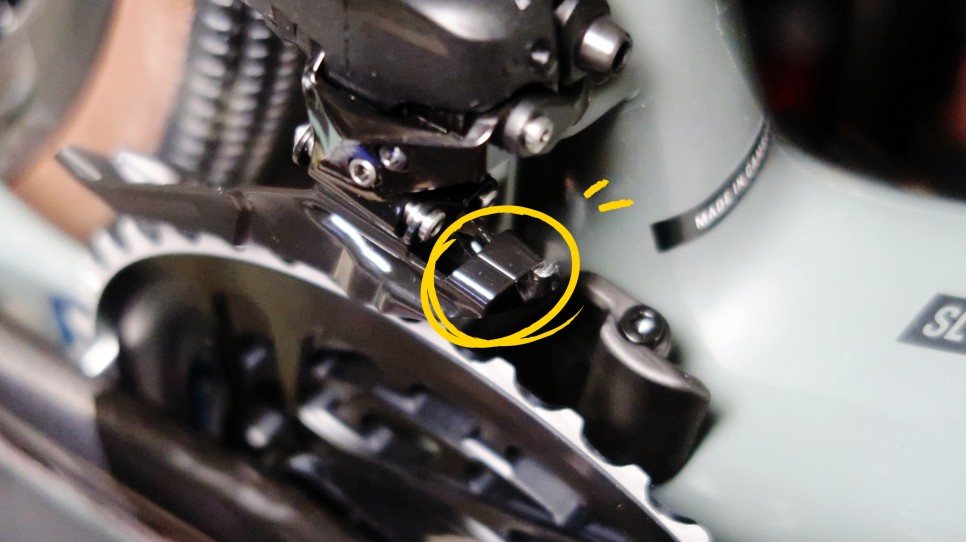

함께 들어있는 웻지들

이거 장착안하면 체인이 이탈할 수 있으니

스램 AXS 앞드 사용하는 분들은 웻지가 있나 없나 확인 할 것









내 프레임에 맞는 웻지를 사용해서 고정시켜 주면

앞드레일러 장착은 끝
